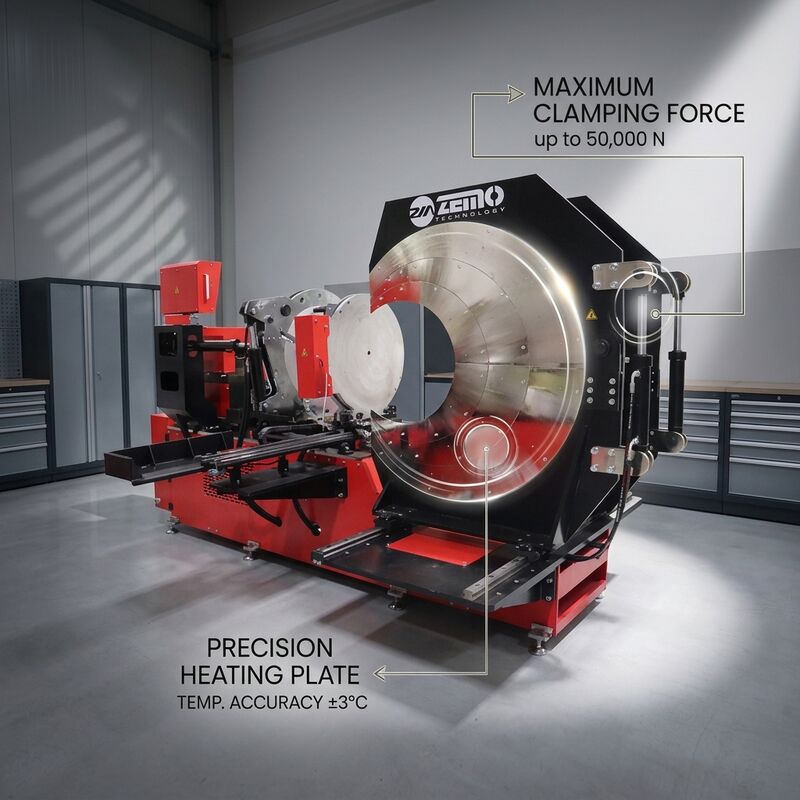

Maschine zur Herstellung von CNC-Sattelverbindungen Automatische seitliche Wye 45 Grad 380V CE-Gelenkklemme

Wenn die Standard-Tie-Verbindungen nicht ausreichen, liefert die CNC Lateral Wye Saddle Fitting Fabrication Machine präzise konstruierte 45-Grad-Verzweigungen für HDPE- und PE-Pipeline-Systeme.Diese spezielle CE-zertifizierte automatische CNC-Maschine arbeitet mit 380V Industrieleistung und ist speziell für die Herstellung von seitlichen Wye-Verbindungen (Y-Zweige) konstruiert, eine wesentliche Komponente in Rohrleitungsnetzen, bei denen eine Änderung der Strömungsrichtung oder eine Konfiguration mit zwei Zweigstellen winkelförmige, nicht senkrechte Verbindungen erfordert.

Seitliche Wye-Verbindungen stellen im Vergleich zu Standard-90-Grad-Tie-Verbindungen einzigartige Herstellungsprobleme dar: Die winklige Satteloberfläche erfordert eine asymmetrische Heizplattengeometrie,Ausrichtung der Verschiebungsklemmen, und präzise berechnete Fusionsdruckvektoren, um eine gleichmäßige Bindungsstärke um die gesamte elliptische Fusionsoberfläche zu gewährleisten. This CNC machine addresses all these challenges with a proprietary articulating clamp system that automatically adjusts to the required branch angle from 30 to 60 degrees while maintaining perfect alignment between the main pipe, Sattelbefestigung und Heizung.

Das fortschrittliche servo-gesteuerte Winkelpositionierungssystem, kombiniert mit Echtzeit-Lasermessfeedback,stellt sicher, dass jede seitliche Wye-Verbindung den Anforderungen an die geometrische Toleranz der Normen DVS 2207-1 und ISO 21307 entsprichtEine integrierte Kühlstation mit programmierbarer Aufenthaltszeit verhindert thermische Verzerrungen während der kritischen Verfestigung.

1. Verknüpfungswinkel-Klemmsystem:Der eigene servo-getriebene Spannmechanismus passt sich automatisch an den Zweigwinkel von 30 bis 60 Grad an, so dass 45 Grad seitlicher Wye, 30 Grad Dienstzweig,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W
2. Asymmetrische Heizplattentechnologie:Speziell konstruierte Heizplatten mit zonengesteuerten Heizelementen kompensieren die elliptische Fusionsoberflächengeometrie,eine gleichmäßige Temperaturverteilung von 270 °C über die gesamte Sattelanlage
3. Automatischer CNC-Betrieb mit CE-Konformität:Die vollständige CE-Zertifizierung mit PLC-gesteuerten automatischen Fusionszyklen eliminiert betätigungsabhängige Variablen.und Winkelprüfung autonom
4. 380 V Dreiphasen-Industrieleistung:380V/50Hz Leistungskonfiguration unterstützt Hochdrehmoment-Servomotoren für Winkelpositionierung und konstante hydraulische Druckbereitstellung, geeignet für kontinuierliche Werkstattproduktionsumgebungen
5. Lasergeleitete Winkelprüfung:Das Echtzeit-Lasermesssystem überprüft den Verzweigungswinkel innerhalb von 0,5 Grad vor Beginn des Fusionszyklus und verhindert damit eine kostspielige Nachbearbeitung von Fertigbaugruppen
6. Universalkompatibilität der Rohre:Modularen Klemmverbindungen für HDPE-, PE80, PE100-, PP- und PVDF-Rohre mit einem Durchmesser von 315 mm bis 630 mm mit Schnellwechselwerkzeugen für Material- und Größenwechsel unter 10 Minuten
7. Programmierbares Rezept mit mehreren Winkeln:CNC-Speicher speichert Fusionsparameter für bis zu 100 Winkel/Material/Durchmesser-Kombinationen als benannte Rezepte und unterstützt einen schnellen Produktionswechsel in Mixed-Batch-Fertigungsumgebungen

Die SHM630-WY45 seitliche Wye-Fabrikationsmaschine dient spezialisierten Rohrleitungsanwendungen, bei denen Fließspaltung oder winklige Zweigentnahmen erforderlich sind.Zu den wichtigsten Anwendungsbereichen gehören Bewässerungsnetzverteilungsleitungen mit verwinkelten seitlichen Abfahrten, Industrieprozessleitungen, für die Y-Typ-Durchflussspalter, Brandschutzring-Hauptverbindungen und Abwassernetzkollektorsysteme mit schrägen Einlassverbindungen erforderlich sind.Die programmierbare Winkelflexibilität macht diese Maschine besonders wertvoll für kundenspezifische Fertigungswerkstätten mit unterschiedlichen Projektvorgaben.

Jede Maschine wird in einem verstärkten Sperrholzgehäuse mit geformten Schaum-Einsätzen für das PLC-Steuerfach und die Präzisions-Servo-Komponenten geliefert.und der Gelenkklemmmechanismus ist in der Transportposition mit Sperrknöpfen befestigtDie Fabrikprüfungen umfassen einen vollständigen 45-Grad-Lateral-Wye-Fabrikationszyklus mit HDPE-Rohr, der durch Laserwinkelmessung und Peel-Test-Inspektion der Fusionsverbindung überprüft wird.ZEMOWELD gewährt eine umfassende Garantie von 2 Jahren für alle mechanischen, hydraulische und elektronische Komponenten, mit Ferndiagnosegestützung per Videoanruf und Expresslieferung von Ersatzteilen.
