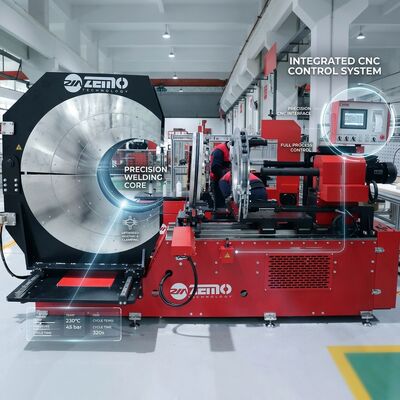

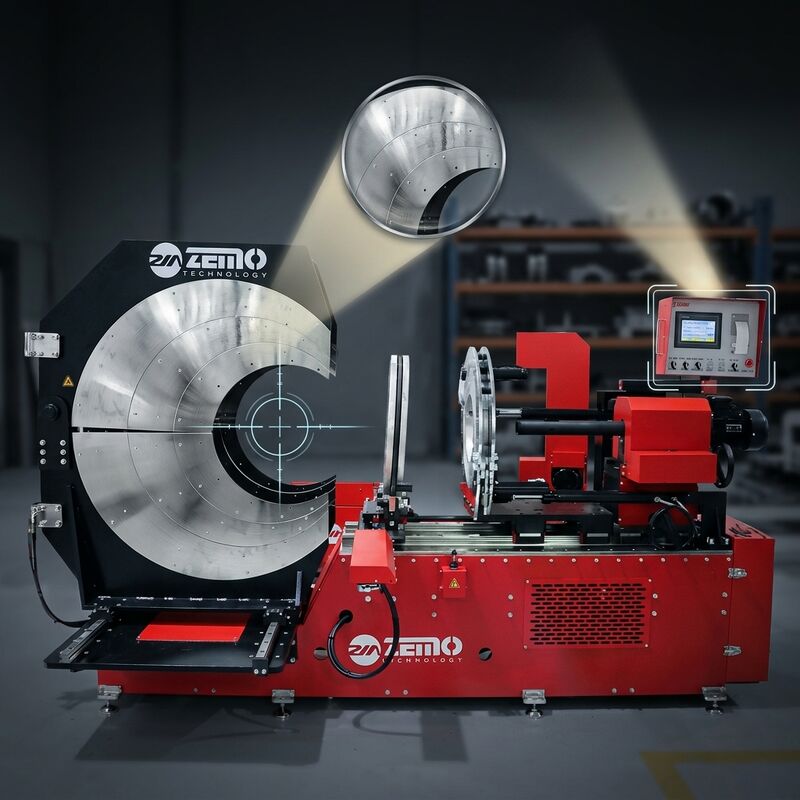

CNC 800MM Sattel Anpassung Fertigungsmaschine automatische Gleich Tee 380V CE zertifizierte PLC-Steuerung

Die CNC 800MM Sattelstück-Herstellungsmaschine ist eine fortschrittliche automatische Lösung, die für die präzise Herstellung von Abzweigungen mit gleichem Durchmesser an HDPE- und PE-Rohrleitungen entwickelt wurde. Dieses CE-zertifizierte CNC-System arbeitet mit 380V Industriestrom und automatisiert den gesamten Sattelschweißprozess vom Rohrspannen und Erwärmen bis zum hydraulischen Pressen und Kühlen, was eine konstant wiederholbare Verbindungsqualität mit minimalem Bedienereingriff liefert.

Im Gegensatz zu herkömmlichen manuellen oder halbautomatischen Sattelmaschinen integriert diese vollautomatische CNC-Einheit eine speicherprogrammierbare Steuerung (SPS) mit einer Touchscreen-Oberfläche, die es dem Bediener ermöglicht, Schweißparameter für verschiedene Rohrgrößen und Materialqualitäten voreinzustellen. Die Kapazität von 800MM macht sie ideal für mittelgroße bis große kommunale Wasserleitungen, industrielle Prozessrohrleitungen und Bewässerungsverteilungsnetze, bei denen gleichgroße T-Stück-Verbindungen häufig benötigt werden.

Die Maschine ist auf einem verstärkten Stahlrahmen mit präzisionsgeführten Hydraulikzylindern aufgebaut und gewährleistet eine perfekte Ausrichtung zwischen Hauptrohr und Sattelstück-Abzweigung. Der automatische Heizzyklus hält Temperaturprofile gemäß ISO 21307 ein, während der integrierte Kühlzeitgeber ein vorzeitiges Lösen des Drucks verhindert.

1. Vollautomatische CNC-Steuerung: SPS-gesteuerter Betrieb mit Touchscreen-HMI eliminiert Fehler bei der manuellen Parametereinstellung und gewährleistet eine konsistente Schweißqualität über alle Produktionszyklen hinweg
2. Optimierung für Gleich-T-Stücke: Speziell für Abzweigungen mit gleichem Durchmesser entwickelt, mit symmetrischen Spann- und Heizvorrichtungen, die eine gleichmäßige Verschmelzung über die gesamte Sattelschnittstelle gewährleisten
3. CE-zertifizierte Sicherheitskonformität: Volle CE-Kennzeichnung mit Not-Aus-Systemen, Überlastschutz und verriegelten Schutzvorrichtungen gemäß den europäischen Maschinenrichtlinien
4. 380V Industriestromversorgung: Die Drehstromkonfiguration 380V/50Hz ermöglicht ein schnelles Aufheizen der Heizplatte unter 8 Minuten auf 270°C und einen konstanten hydraulischen Druck von bis zu 6,3 MPa
5. Präzisionsausrichtungsmechanismus: Lasergeführte Rohrmittenzentrierung und automatische Sattelpositionierung reduzieren die Einrichtzeit um 60% im Vergleich zu manuellen Ausrichtmethoden
6. Datenprotokollierung und Rückverfolgbarkeit: Eingebauter Speicher speichert bis zu 2.000 Schweißdatensätze, einschließlich Temperaturkurve, Druckprofil und Zeitstempel für die Qualitätssicherungsdokumentation
7. Schnellwechsel-Werkzeugsystem: Modulare Spannbackeneinsätze und Heizadapter ermöglichen einen schnellen Wechsel zwischen Rohrleitungsdurchmessern von 450 mm und 800 mm ohne Spezialwerkzeug

Diese automatische CNC-Sattelschweißmaschine ist speziell für die Herstellung von gleichgroßen T-Stücken für mittelgroße bis große Durchmesser in kommunalen Wasserversorgungsnetzen, landwirtschaftlichen Bewässerungssystemen, industriellen Kühlwasserkreisläufen und Bergbau-Prozesswasserleitungen konzipiert. Die automatische CNC-Steuerung macht sie besonders wertvoll für Produktionswerkstätten, die eine hochvolumige, wiederholbare Fertigung benötigen.

Jede Maschine wird sicher in einer begasten Sperrholzkiste mit feuchtigkeitsbeständiger VCI-Folie und Schaumstoffpolsterung für den Seefrachtverkehr verpackt. Die Vorversandkontrolle umfasst einen vollständigen operativen Testzyklus mit realem HDPE-Rohr und Sattelstück, um alle CNC-Funktionen, die Heizgleichmäßigkeit und die hydraulische Leistung zu überprüfen. ZEMOWELD bietet eine 2-jährige internationale Garantie mit Fernunterstützung und Express-Ersatzteillieferung in über 50 Länder. CE- und ISO-Zertifizierungsdokumente sind jeder Lieferung beigefügt.
